Ecosonda multifeixe integrada para levantamentos hidrográficos e batimétricos de alta resolução

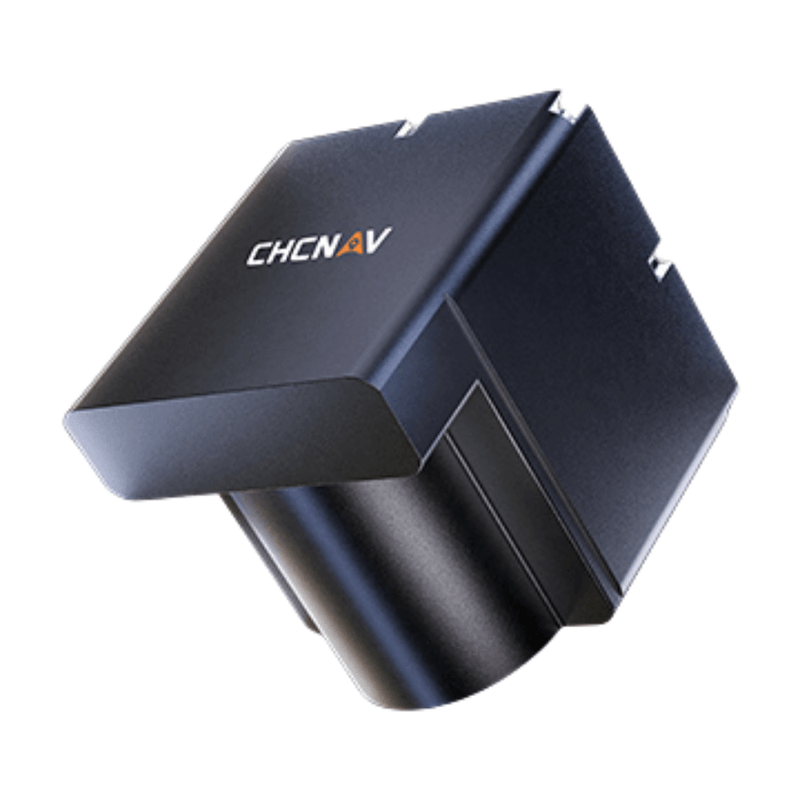

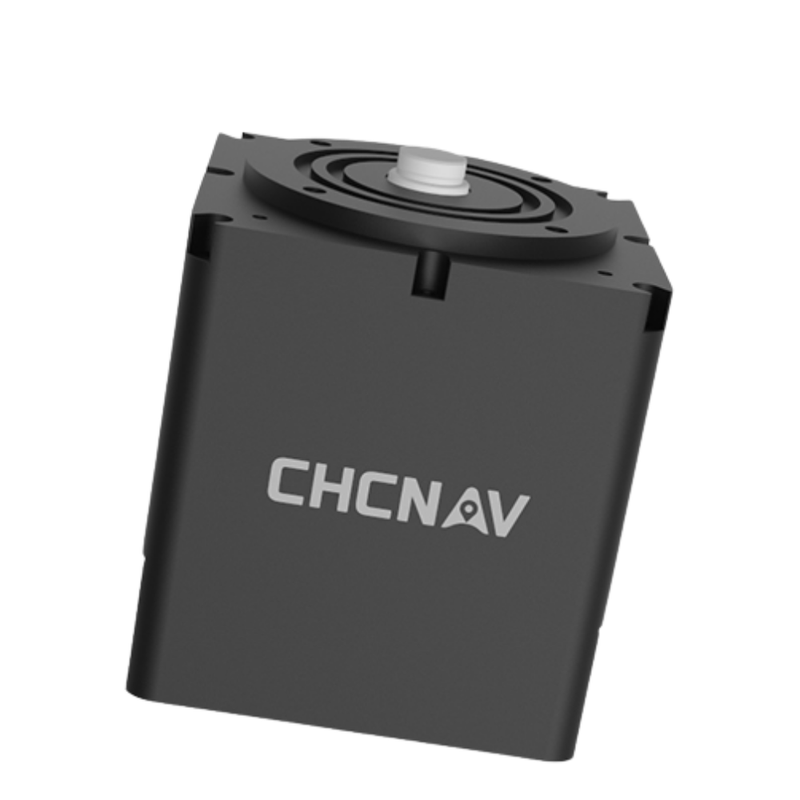

A CHCNAV HQ-400 é uma ecosonda multifeixe integrada desenvolvida para levantamentos hidrográficos e batimétricos com alta densidade de dados e excelente precisão. Compacta e leve, a solução integra sonar multifeixe, IMU, sensores de temperatura, posicionamento GNSS e bússola em uma única unidade, simplificando a instalação e reduzindo o tempo de mobilização em campo.

Projetada para aplicações em rios, lagos, reservatórios e ambientes hidrográficos diversos, a HQ-400 oferece coleta eficiente de dados subaquáticos com 512 feixes digitais, expansíveis para 1024, garantindo ampla cobertura e elevado nível de detalhamento batimétrico.

O sistema conta com IMU pré-calibrada e estabilização de rolamento em tempo real, proporcionando maior confiabilidade operacional e reduzindo a necessidade de calibrações adicionais durante os levantamentos.

Principais Aplicações

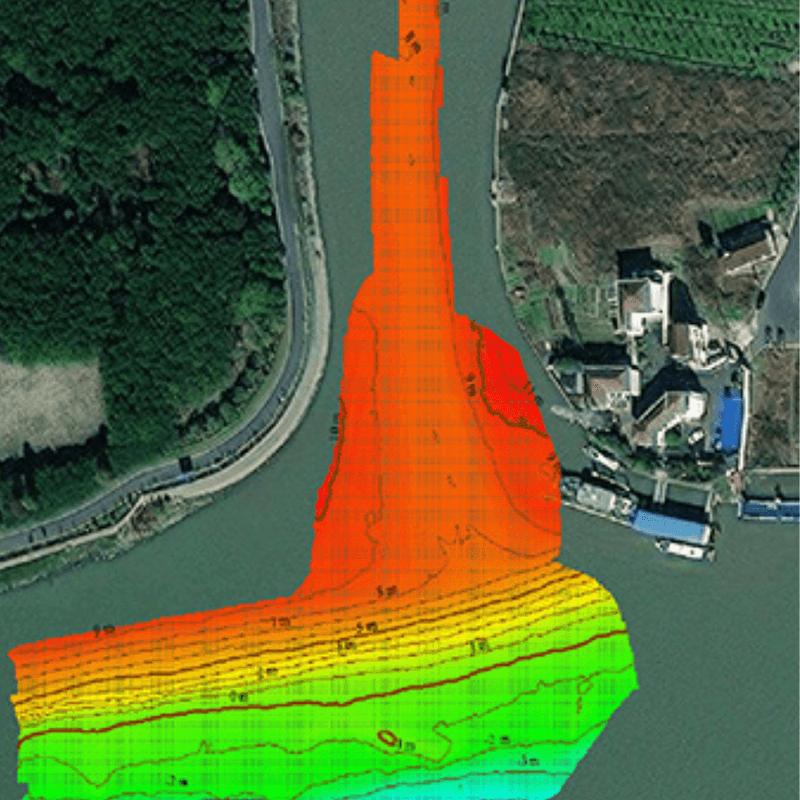

• Levantamentos batimétricos de alta resolução
• Mapeamento hidrográfico em rios e lagos
• Medição de volume de reservatórios
• Monitoramento de assoreamento
• Projetos de hidrometria
• Levantamentos subaquáticos para engenharia e infraestrutura
• Inspeções hidrográficas em barragens e canais

Características e Diferenciais

• Sistema integrado com sonar, IMU, GNSS e bússola em uma única unidade
• Design compacto e leve com apenas 2,7 kg
• 512 feixes digitais expansíveis para até 1024 feixes
• Faixa máxima de cobertura de 140°
• IMU pré-calibrada para maior agilidade operacional
• Estabilização de rolamento em tempo real
• Alta resolução de alcance de 1 cm
• Taxa máxima de ping de 60 Hz
• Integração simplificada via Gigabit Ethernet
• Compatível com ecossistema completo de software para processamento e análise de dados hidrográficos

Especificações Técnicas

• Marca: CHCNAV
• Modelo: HQ-400
• Tipo: Ecobatímetro multifeixe
• Faixa de profundidade: 0,2 m a 150 m
• Profundidade máxima de trabalho: 50 m
• Resolução de alcance: 1,0 cm
• Faixa máxima de cobertura: 140°
• Número de feixes: 512 (Digital 1024)
• Modo de levantamento: Ângulo e distância iguais
• Largura do feixe: 1,6° × 1,8°
• Taxa máxima de ping: 60 Hz
• Frequência: 400 kHz ±20 kHz
• Tipo de sinal: CW
• Comprimento do pulso: 20 μs a 2 ms
• Precisão de direção GNSS: 0,1° (separação de antena de 2 m)
• Precisão Roll/Pitch: 0,05°
• Precisão de posição: 0,8 cm + 1 ppm (RTK)
• Precisão SBAS: 0,6 m
• Precisão em modo único: 1,2 m
• Movimento vertical (heave): 5 cm ou 5%
• Velocidade do som na superfície: Sonda de temperatura com precisão ±0,5 m/s
• Fonte de alimentação: 8 V a 31 V CC
• Adaptador AC: 100 V a 240 V CA
• Consumo médio: 25 W
• Interface de dados: Gigabit Ethernet
• Tamanho do sonar: 125 × 125 × 130 mm
• Peso do sonar: 2,7 kg
• Tamanho da unidade de comando: 125 × 125 × 42 mm
• Peso da unidade de comando: 0,5 kg
• Temperatura de trabalho: −10 °C a +65 °C
• Temperatura de armazenamento: −20 °C a +70 °C

O que acompanha

• Ecosonda multifeixe integrada CHCNAV HQ-400
• Unidade de comando
