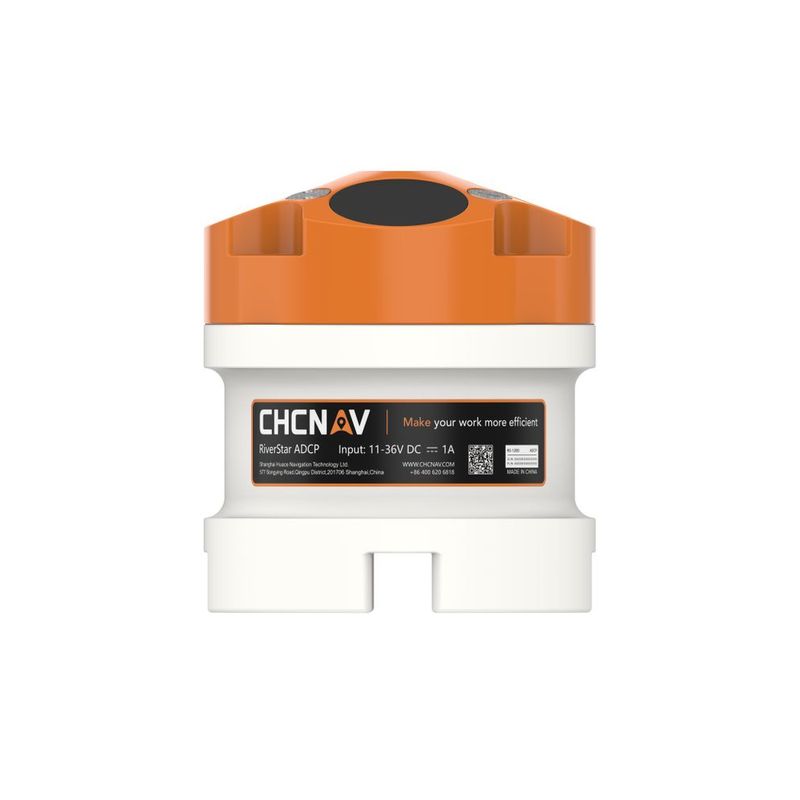

Medidor de Vazão ADCP CHCNAV 1200 kHz – Perfilador Acústico de Correntes por Efeito Doppler

O Medidor de Vazão ADCP CHCNAV 1200 kHz é um perfilador acústico de correntes (Acoustic Doppler Current Profiler) projetado para medir com alta precisão a velocidade e a direção do fluxo de água em diferentes profundidades. Utilizando o efeito Doppler por meio da emissão de pulsos acústicos, o equipamento realiza o perfilamento vertical da coluna d’água, fornecendo dados confiáveis para estudos hidrológicos, monitoramento ambiental e levantamentos hidrográficos.

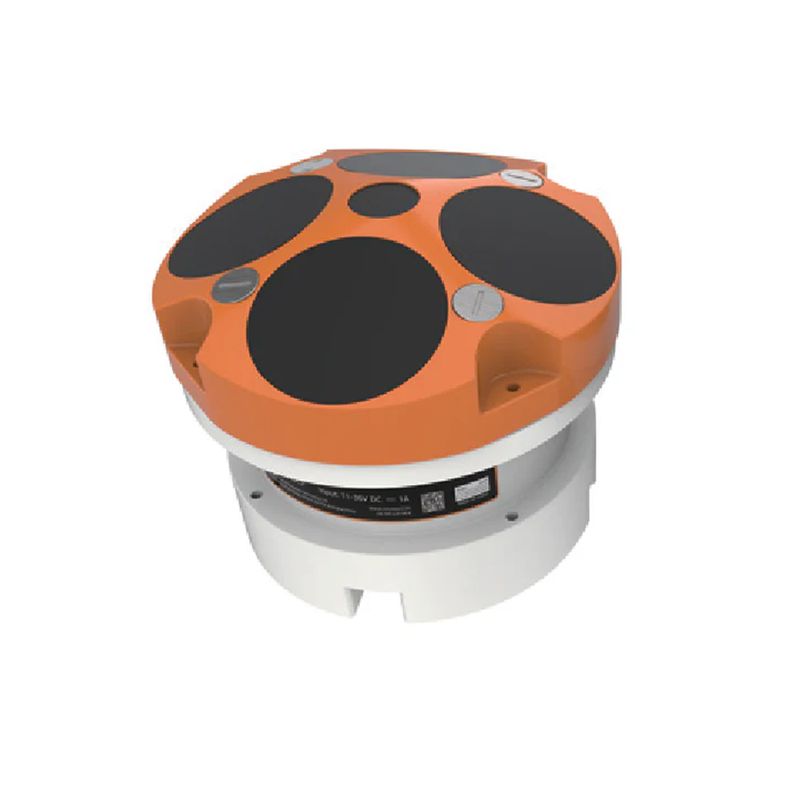

Com arquitetura de 5 feixes (4 inclinados a 20° e 1 vertical), o sistema oferece medições consistentes em ambientes de águas rasas a médias profundidades, com excelente resolução e estabilidade de sinal.

Principais Aplicações

• Levantamentos hidrológicos e medições de vazão em rios e canais
• Monitoramento ambiental e estudos de fluxo ecológico
• Testes hidrológicos e campanhas de campo em águas rasas
• Monitoramento de canais e hidrovias
• Estudos de correntes em ambientes fluviais e costeiros
• Integração com USVs, embarcações de pesquisa, sistemas rebocados e bóias

Características e Diferenciais

• Frequência principal de 1200 kHz para medições em alta resolução
• Solução de 5 feixes (4 inclinados + 1 vertical de 300 kHz para profundidade)
• Precisão de perfilamento: ± 0,25% ± 2 mm/s
• Resolução de velocidade: 1 mm/s
• Até 260 células de medição com tamanho ajustável entre 0,02 e 2 m
• Alcance de perfilamento: 0,15 a 40 m
• Faixa de profundidade: 0,15 a 55 m
• Modo de operação em banda larga ou pulso coerente (automático ou manual)
• Taxa de saída de dados de 1 a 20 Hz
• Bússola integrada (0–360°, precisão ±0,1°)
• Sensores internos de inclinação (±40°) e temperatura
• Armazenamento interno de 32 GB (extensível)
• Comunicação via RS232 (115200 padrão, 4800–115200)
• Compatível com softwares HydroProfiler (PC) e EasySail (Android)

Especificações Técnicas

• Modelo: ADCP 1200 kHz
• Frequência dos feixes inclinados: 1200 kHz
• Feixe vertical (profundidade): 300 kHz
• Número de feixes: 5 (4 a 20° + 1 vertical)
• Faixa de velocidade: ± 20 m/s máximo; ± 5 m/s típico
• Perfilamento de velocidade da água: ± 20 m/s máximo; ± 5 m/s padrão
• Precisão (perfilamento): ± 0,25% ± 2 mm/s
• Resolução: 1 mm/s
• Número de células: até 260
• Tamanho da célula: 0,02 ~ 2 m
• Alcance de perfilamento: 0,15 ~ 40 m
• Faixa de profundidade: 0,15 ~ 55 m
• Precisão (profundidade): ± 0,25% ± 2 mm/s
• Feixe vertical: 300 kHz, alcance 0,2 ~ 180 m
• Bússola: 0 ~ 360°, precisão ±0,1°, resolução 0,01°
• Inclinação (pitch/roll): ±40°, precisão ±0,15°, resolução 0,01°
• Temperatura: -10°C ~ 85°C, precisão ±0,1°C, resolução 0,01°C
• Taxa de saída de dados: 1–20 Hz
• Faixa de voltagem: 11 ~ 36 VDC
• Material: plásticos de engenharia
• Dimensões (A × D): 191 mm × 170 mm
• Peso: 3,88 kg
• Comunicação: RS232
• Armazenamento interno: 32 GB (extensível)
• Temperatura de operação: -5°C ~ 50°C
• Temperatura de armazenamento: -30°C ~ 70°C
• Software: HydroProfiler e EasySail (Android)

O que acompanha

• Medidor de Vazão ADCP CHCNAV 1200 kHz
• Software HydroProfiler
• Compatibilidade com EasySail (Android)

Por que comprar na CPE Tecnologia

A CPE Tecnologia é referência nacional em topografia, geodésia e geotecnologias, com mais de 50 anos de atuação no mercado brasileiro. Todos os equipamentos passam por rigorosos processos de verificação antes do envio, garantindo confiabilidade e segurança nas medições em campo.

Ao adquirir seu ADCP na CPE Tecnologia, você conta com suporte técnico especializado, orientação de uso, pós-venda completo e uma equipe preparada para atender demandas técnicas de engenheiros, hidrólogos, topógrafos e profissionais de recursos hídricos.
