Ecobatímetro CHCNAV D390

Ecobatímetro CHCNAV D390 – Sistema Hidrográfico Profissional Portátil

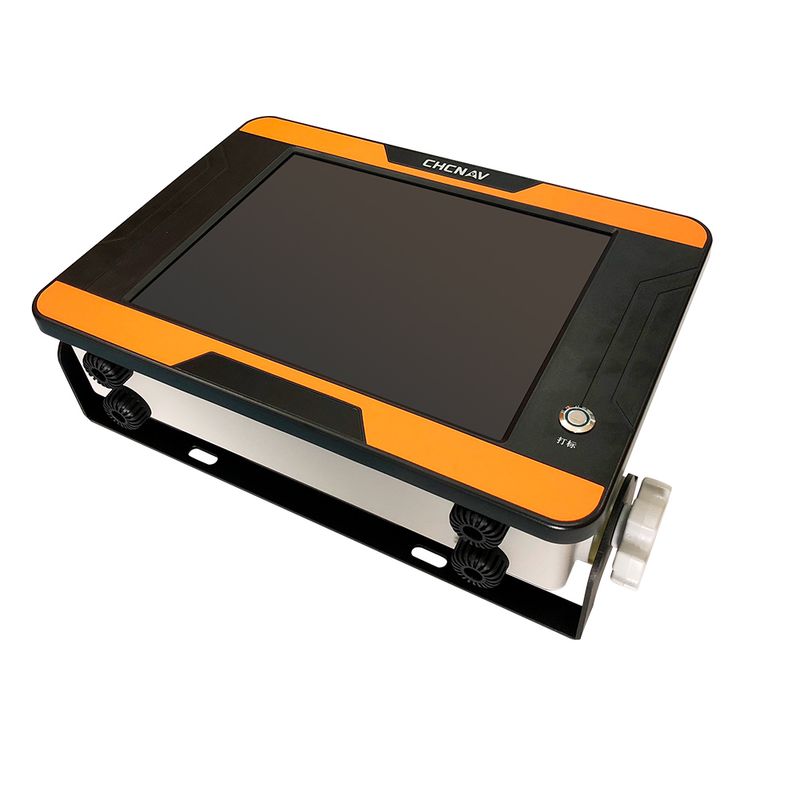

O Ecobatímetro CHCNAV D390 é uma ecossonda monofrequência de 200 kHz desenvolvida para levantamentos batimétricos em águas rasas e médias profundidades. Trata-se de uma solução hidrográfica integrada, robusta e portátil, que combina transdutor de alto desempenho, processamento embarcado e tela touchscreen de 12 polegadas em um único equipamento.

Projetado para aplicações em rios, reservatórios, canais e áreas costeiras, o D390 oferece alta taxa de amostragem, excelente resolução e integração com receptores GNSS RTK via protocolo NMEA, permitindo levantamentos com precisão posicional centimétrica quando utilizado com receptores compatíveis.

Principais Aplicações

• Levantamentos batimétricos em rios e canais
• Medições em reservatórios e lagos
• Monitoramento de assoreamento
• Obras portuárias e costeiras
• Dragagens e controle de volume
• Projetos de engenharia hidráulica e ambiental

Características e Diferenciais

• Transdutor monofrequência de 200 kHz
• Ângulo de feixe de 7° para melhor resolução direcional e lateral
• Potência de saída de até 500 W RMSmax
• Faixa de profundidade de 0,15 m até 300 m
• Taxa de amostragem de até 60 Hz
• Discriminação por largura de pulso
• Supressão automática de dados redundantes
• Compatibilidade com mensagens NMEA (SDDPT/SDDBT)
• Integração com receptores GNSS RTK e sensores de movimento

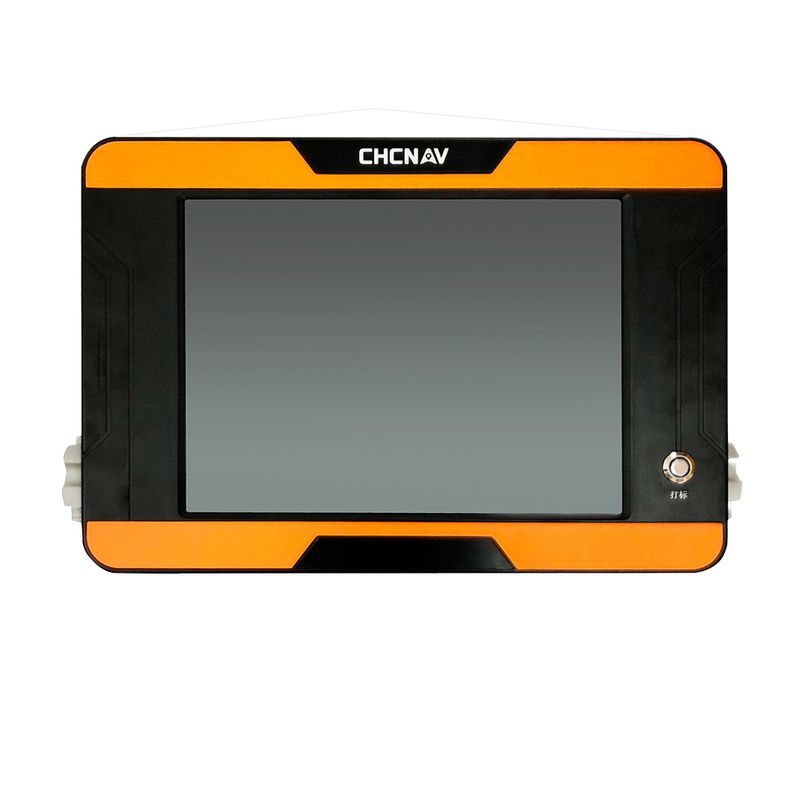

• Tela touchscreen resistiva de 12” com resolução HD (1024 × 768)

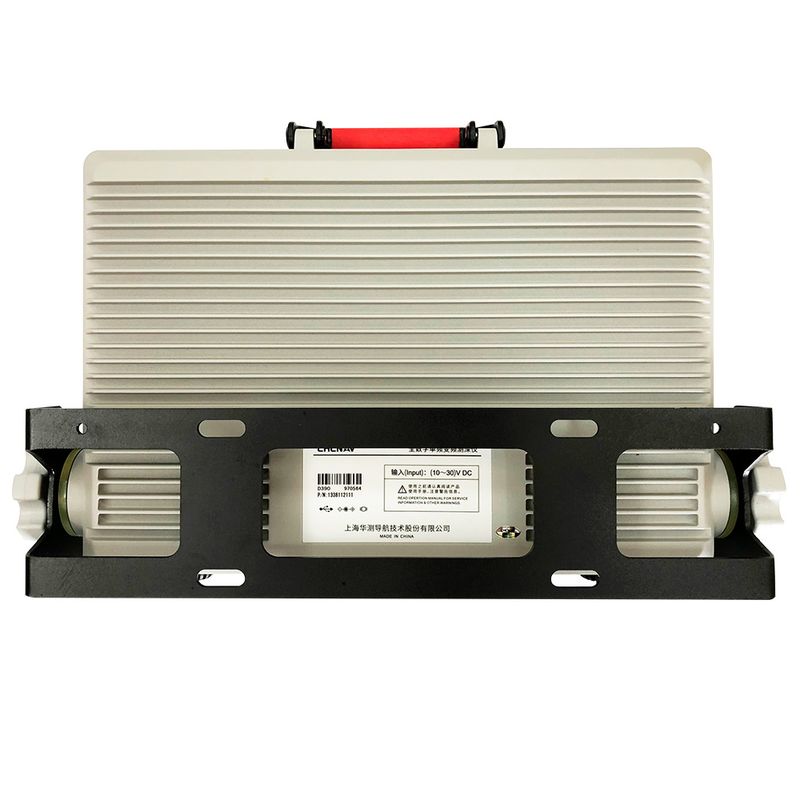

• Gabinete em alumínio com proteção IP66
• Sistema embarcado com Windows 10
• Armazenamento interno com exportação via USB

Com o software CHCNAV HydroSurvey, o D390 permite gerenciamento completo do projeto hidrográfico, desde posicionamento e navegação até aquisição e exportação de dados em formato CSV. Processamentos adicionais, como cálculo de volume e geração de curvas de nível, podem ser realizados em softwares batimétricos de terceiros.

Especificações Técnicas

• Frequência: 200 kHz
• Potência de saída: 500 W RMSmax
• Potência de pulso: 300 W
• Faixa de profundidade: 0,15 m a 300 m
• Precisão: ± 0,01 m + 0,1% da profundidade
• Resolução: 0,01 m
• Taxa de amostragem: até 60 Hz
• Ajuste de calado (Draft): 0 m a 9,9 m
• Ajuste da velocidade do som: 1300 m/s a 1700 m/s
• Saída de dados: Usuário definido, CHCNAV, NMEA SDDPT/SDDBT, Forma de onda original
• Tela: 12” touchscreen resistiva
• Resolução do LCD: 1024 × 768 (HD)

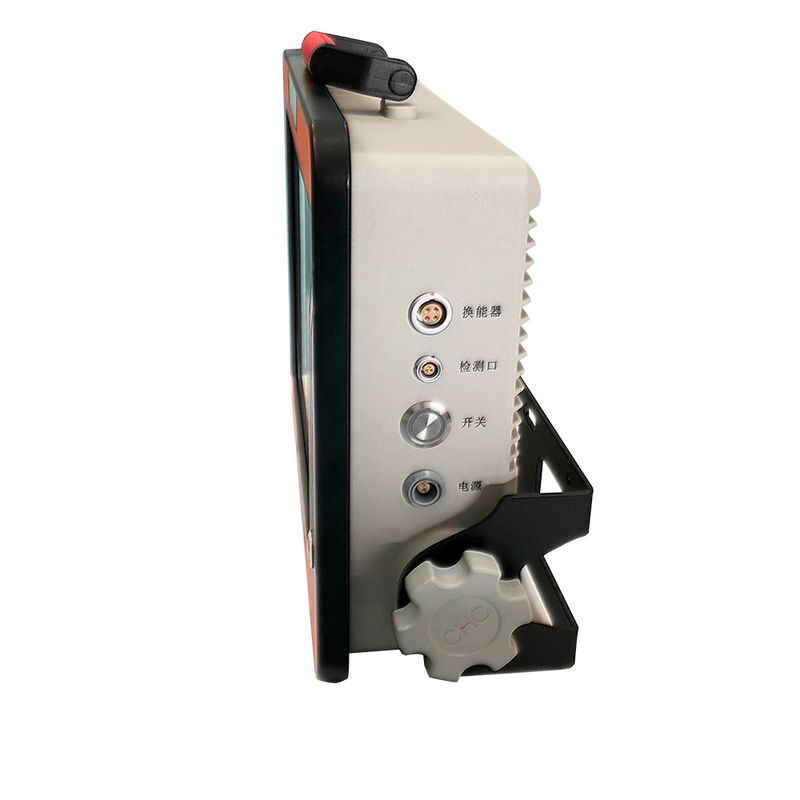

• Portas: 2x RS-232, 2x USB 3.0, 2x USB 2.0
• RAM: 4 GB DDR3L 1600 MHz
• Armazenamento (ROM): 32 GB
• CPU: 1.6 GHz
• Consumo de energia: 25 W
• Potência de entrada: 10 V DC a 30 V DC
• Temperatura de operação: -30°C a +60°C
• Índice de proteção: IP66
• Dimensões (L x C x A): 36,5 cm × 25,8 cm × 0,95 cm
• Peso: 4,7 kg

O que acompanha

• Unidade Ecobatímetro CHCNAV D390
• Transdutor 200 kHz
